一、 简介

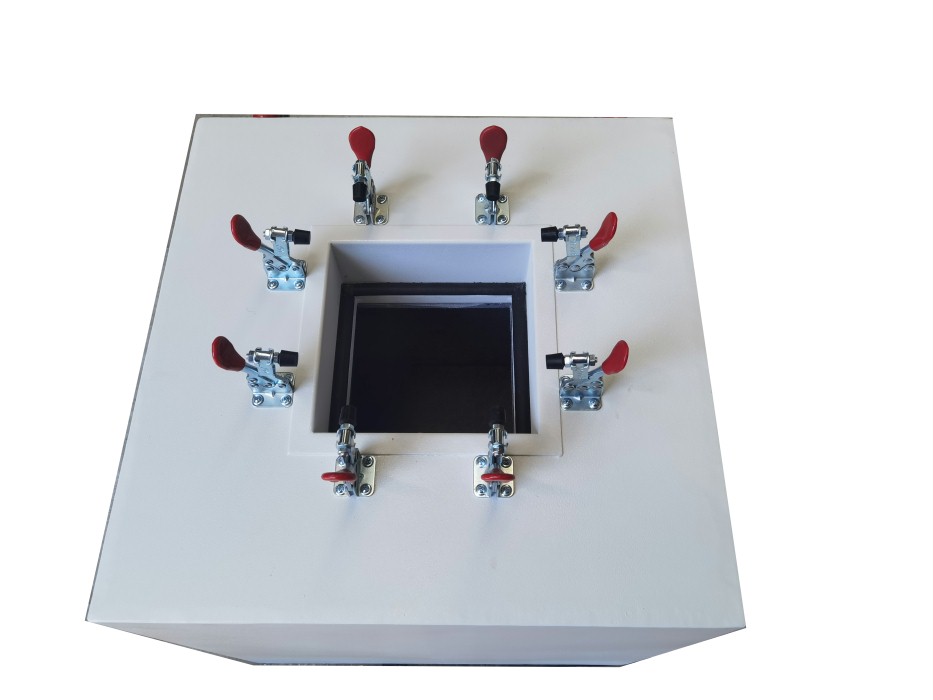

该隔声箱为隔声测试专门定制，需求方要对声学材料进行隔声测试使用。该箱体外形尺寸按实际需求定制，根据隔声量的不同可选择构造的层数和厚度，隔声上限有38dB和48dB两款可选择。底部安装滚轮；整体钢板复合结构，箱体内部安装钢板扩散体。背面留“S”弯20mm粗穿线孔，并预埋电缆，方便使用。

二、 声学参数

隔声箱箱体隔声量为R_W(C;Ctr)= 49(-1;-4)，隔声曲线如图1所示：

图1 箱体隔声曲线表

考虑到门缝与穿线管的漏声，箱体整体隔声在35~40dB之间。完全可以满足测试吸声、隔声系数的信噪比要求。

箱体内部吸声材料吸声系数   =0.75，满足声场要求。

三、 设计说明

该测试箱的用途为小型设备噪声测试，测试地点可移动，对箱体有如下的技术要求：

1、 一定要保证箱体的隔声量；

2、 箱体重量不能太大、太重，降低荷载压力；

3、 内部吸声系数尽可能低、方便引线；

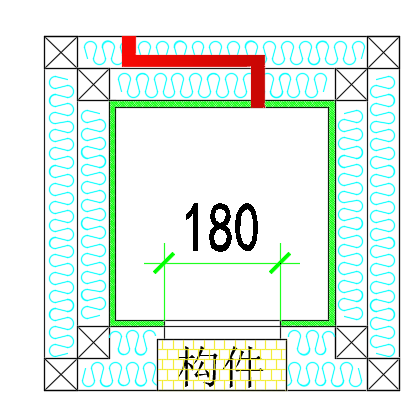

4、 可以进行小构件的隔声测试隔声构件隔声量不高于30dB时满足侧向传声泄露的要求。

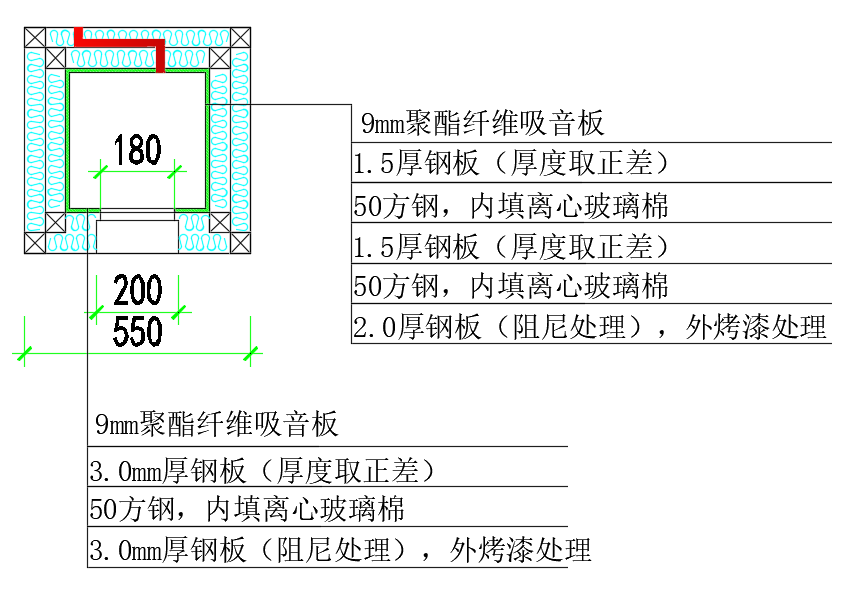

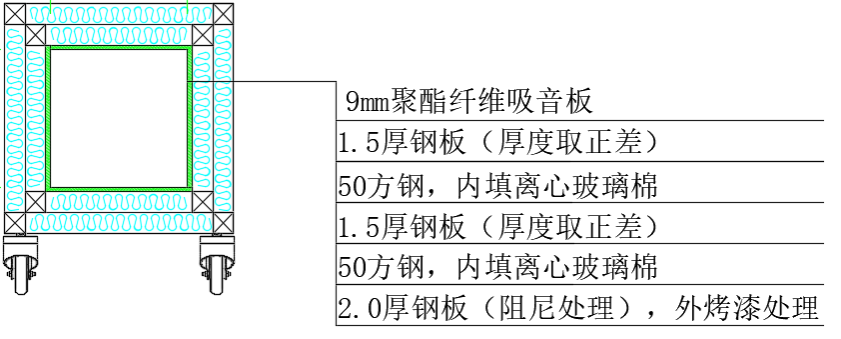

有以上的技术要求，就要求我们在选材时，既要保证箱体的隔声量又不宜选用过于厚重的材料。我们知道，单层均匀介质的隔声复合质量定律，即隔声量与材料的质量成正比，在既要有高隔声量又要限制材料质量的同时我们就要选择轻质复合材料。该箱体选用的是优质钢板为基材的复合结构，内部填充高效吸声材料提高隔声量，周边配木龙骨起框架支撑作用。箱体剖面图如图2所示：
