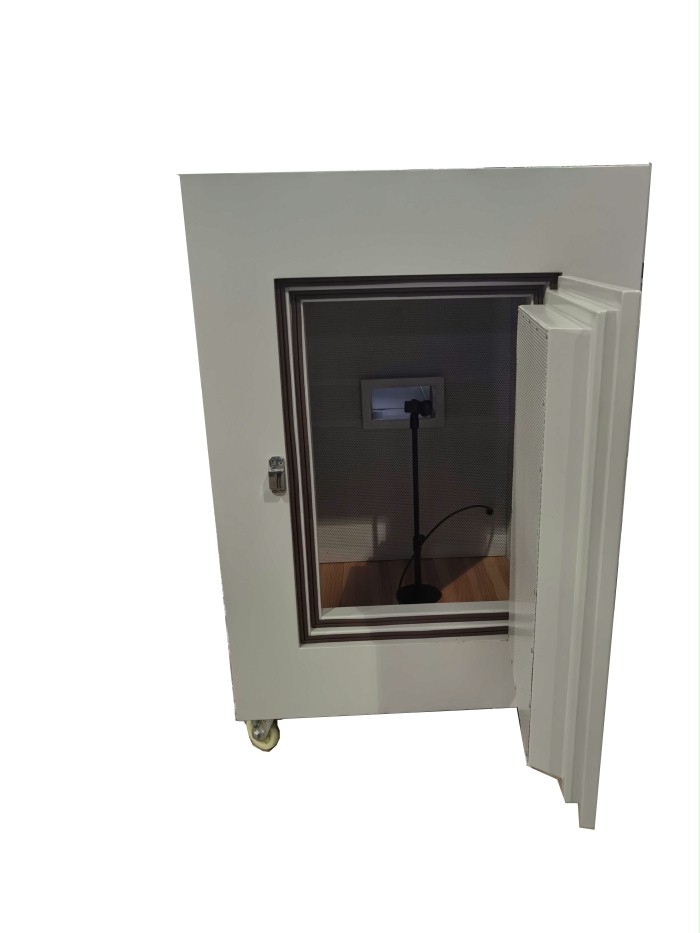

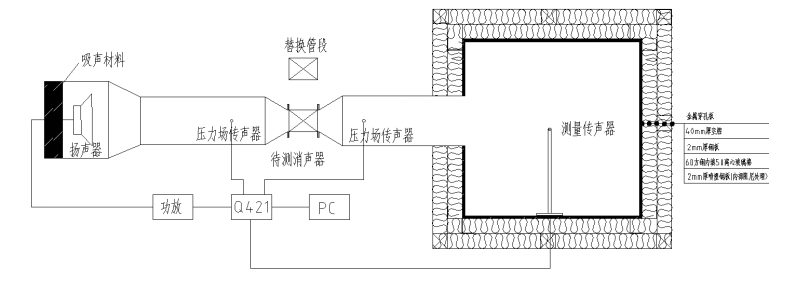

系统连接图如下：

该系统主要用于消声器性能检测，建议使用我公司的噪声监测系统V6.1（Noise Monitoring system）。该系统是集噪声采集与分析与一体的便携式模块化测试系统，最高可达四通道同时数据采集分析Leq和RTA，系统可分为连续测试或分任务测试两种模态，可以适合不同用户的需求，特别适合小任务测试，如暂时的监控或非永久性的道路监测管理，能够符合噪声测试工程师现在或将来在不同环境下方便测试，而且能够符合国际标准： EN/IEC61672 Type 1; ANSI S 1.40 1984 and IEC 61400-11 2006; 中国国家标准: GB 3096-2008,GB 10070-88,GB 12348-2008,GB 12525-90等。

本系统包括测试软件（含PC）、专业采集卡、测量传声器与校准器。一般现场测试多使用声级计，实验室使用频谱分析仪组成的测试系统。声级计功能一般比较简单，大部分声级计只能测A、C、Z声级，即使可以测频谱，最细也只能测1/3oct，而且声级计精度也较差，一般只能达到1型。本公司研发的噪声测试系统，可以进行实时频谱分析，最细可以测到1/24倍频程，而且有内置信号发生器，可以发粉红噪声、白噪声、正弦波等，精度可以达到1型，可达到4个通道的输入。最重要的是，我们系统的核心技术全部有本公司研发，价格优势明显，性价比高。

测试时主要使用Leq&SPL （等效噪声级和声压级测量）及Transmission（透射量测试）两部分功能。

 1） Leq&SPL

 可测试Leq， LeqT，RTA实时频谱，可以测试A ，B，C，L声级，可以实时录音，以便可以后续分析数据组成。数据采集可分200ms，400ms，800ms和1s实时数据采集。

2）Transmission（插入损失测试）

  插入损失测试是两通道分析，可以分三种模式，Record模式，Play和record模式，Play模式，此功能主要测试各个频率的隔声量测试，一般发粉红噪声，通过RTA实时频谱分析查看各频率传声损失情况。

  另外在待测消声器两端增加两只压力场传声器，研究直接做差值的方法是否适合于消声器消声量的测试。
