产品简介

本公司ZK1030阻抗管用于测定垂直入射条件下吸声材料的吸声系数。整套系统由阻抗管、高端传声器、数据采集卡、电脑等组成。测试仪软件根据测量到的峰声级值和谷声级值自动计算出吸声系数，并能生成吸声系数与频率的坐标曲线。仪器输出信号的频率和幅度在规定范围内可自由设定。由于只需少量的吸声材料作试件，所以对于吸声材料的参数研究和设计特别适合。

ZK1030阻抗管系统依据国家标准GB/T18696.2-2002《阻抗管中吸声系数和声阻抗声学的测量第2部分:传递函数法》及ISO10534-2:1998，测试常用建筑吸声材料、汽车内饰材料、工业吸声材料等各种材料的吸声系数。相对于驻波管的驻波比法有测试时间短、频谱连续、重复性好等特点。尤其是进行材料研究时可大大提高对比实验的效率。

使用特点

Ø 可测试全频段的吸声和隔声系数

Ø 采用高档喇叭产生稳定、持续的声源信号

Ø 直接生成1/3倍频程的吸声系数频谱图

Ø 采用高端1/4英寸高匹配相位传声器，可自动校准传声器

Ø 可直接生成测试报告，并进行比对

系统构成

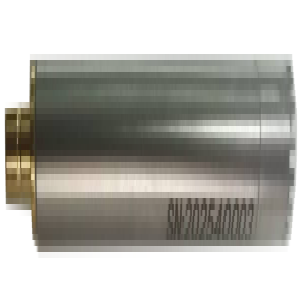

设备一：

名称：阵列级测量传声器

数量：4支

规格型号：SP40(1/4英寸预极化电容式)

图片：

详细技术指标及功能：



测量传声器SP40
型号	SP40
音头尺寸(英寸)	1/4(7mm)
灵敏度(mV/Pa)	50
频带范围(Hz)	20-20k
应用场合	压力场
极化电压(V)	0
动态范围（dB）	30-135
供电方式	ICP供电
供电电流	4.0 mA



使用注意事项：本产品为精密仪器，需遮光、防潮保存，保持接口清洁，轻取轻放。

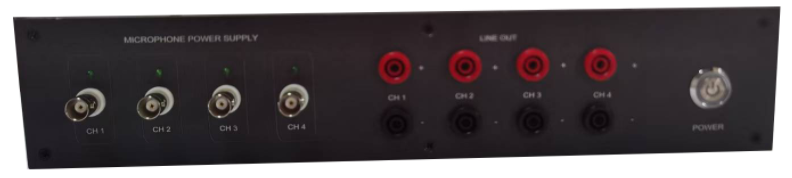

   设备二：

     名称：4通道数据采集器

     数量: 1台

     规格型号：PM100

     图片：

 详细技术指标及功能：

输入通道	4通道BNC接口输入、4通道香蕉头接口输出
计算机连接方式	USB
放大倍数	×1，×10档
ICP电流	4mA
采样率	44.1kHz, 48kHz, 88.2kHz, 96kHz,192kHz
动态范围	132dB

使用注意事项：轻取轻放，防止磕碰，保持接插口清洁，使用专用电源适配器。

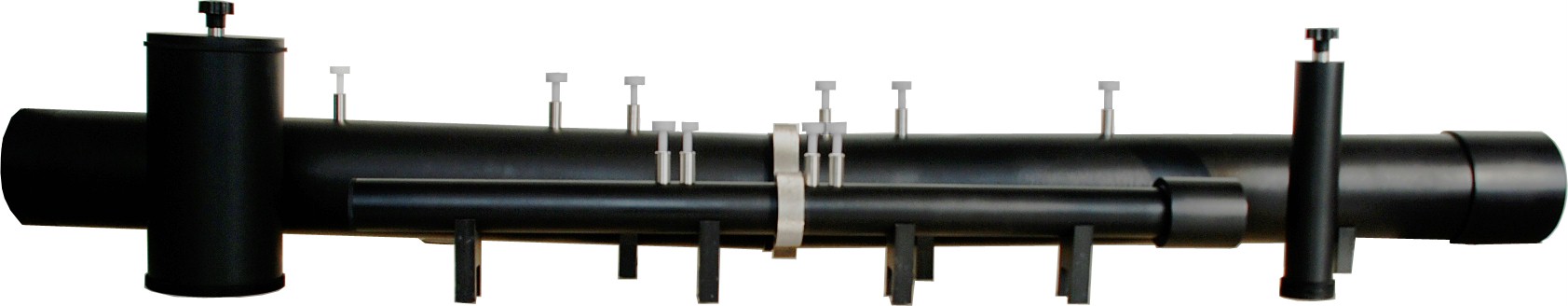

  设备三：

      名称：阻抗管

      数量：2套

      规格型号：ZK30/100

      图片：



序号	型号	名称	数量	备注
1	ZH10-101	大阻抗管	1	金属大管，包含扬声器
2	ZH10-102	大试件吸声管	1	可放置不大于100mm厚试件，用于大管吸测试
3	ZH10-103	大试件隔声管	1	可放置不大于100mm厚试件，用于大管隔测试
4	ZH30-301	小阻抗管	1	金属小管，包含扬声器
5	ZH30-302	小试件吸声管	1	可放置不大于100mm厚试件，用于小管吸测试
6	ZH30-303	小试件隔声管	1	可放置不大于100mm厚试件，用于小管隔测试

详细技术指标及功能：

大阻抗管发声管总长：850mm

大管内径：100mm

内置扬声器工作频率 40Hz ~ 8000Hz

传声器宽间距（300mm)测试范围：63Hz ~ 500Hz

传声器宽间距（80mm)测试范围：400Hz ~ 1600Hz

可调试件管调节范围：0 – 100mm

小阻抗管管长：460mm

小管内径：30mm

测试范围：800Hz ~ 6300Hz

可调试件管调节范围：0~ 170mm

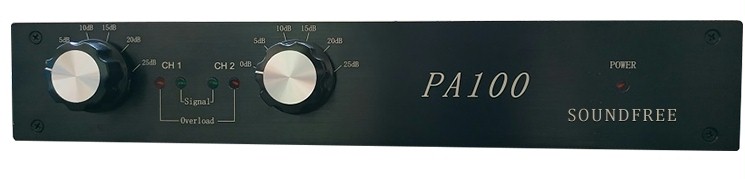

   设备四：

名称：功率放大器

数量：1台

规格型号：PA100

详细技术指标及功能：



通道数 输出通道 输入通道	2 对 2 2
频率响应(20Hz-20 kHz)	20Hz-20KHz: ±0.2dB 20KHz-80KHz：±0.5dB
参考偏置电阻	0.33ohm,1ohm
信噪比(20Hz-20 kHz)	90dBA weighted
总谐波失真 (THD)	less than 0.02%
通道分离度	90dB
增益选择	0dB,5dB,10dB,15dB,20dB,25dB
增益误差 (0dB-25dB)	5dB±0.5dB/step
最大输出功率	45W
最大输出电压	13V (1k SIN 0dB)
输出阻抗	0.25Ω
输入阻抗	10KΩ
接口方式	XLR
供电	220V AC
尺寸	310mm×147mm×56mm
重量	2.5Kg

     设备五：

     名称：连接线

     数量：4根

     规格型号：BNC-SMB

     详细技术指标及功能：

 SMB转BNC，1.5m/根，屏蔽无氧铜,供传声器与音频数据采集卡的连接。

 使用注意事项：避免过度弯折、拉扯、踩踏，接口处保持清洁。

      设备六：

      名称：校准器

      数量：1台

      规格型号：SC20

      详细技术指标及功能：

      SC20型声级校准器是用来对数字声级计和其它声学测量仪器作声压校准用。它的显著特点是体积小，重量轻，耗电省，性能稳定，使用方便。与活塞发生器（频率250Hz，声压级124dB）相比，它的校准声压级94dB接近通常进行的声学测量中测得的声压级；它的工作频率为1000Hz，校准时与声级计所用计权网络无关（A、B、C、D计权网络在1000Hz时衰减均为零）。

主要技术性能
1 声压级：94dB、114dB(以2×10-5Pa为参考) 注：1Pa（帕）1N/m3=10微巴。
2 声压级精度：±0.2dB(20℃±5℃) ±0.3dB(0℃～+40℃)
3 频率：1000Hz～±1%
4 谐波失真：≤1%
5 电池：9V 叠层电池6F22(非标准配置)
6 温度范围：0℃～+40℃
7 相对湿度：≤80%（40℃）
8 尺寸：φ41×102 mm

9 重量：约250g

阻抗管吸声测试步骤

一：测试器准备工作

传声器灵敏度校准

  每次测试前和测试后，传声器灵敏度应采用在工作频率范围内稳定的声源予以校准，声源声级准确度应优于士0.3dB。若已知传声器在工作频率范围有线性的频率响应，那么用单频声源例如活塞发声器就认为足够了。

温度测量

每次测试前和测试后，应使用测量准确度优于士0.5K的测温器件测量空气温度，并写入测试报告。

大气压测量

每次测试前和测试后，应测量大气压并写人测试报告。

信噪比

每次测试前，应在每个传声器位置，测定噪声源接通和断开时的声压谱。噪声源声压谱应在全部测试频率上至少比本底噪声高10dB。

二、测试

测试样品的安装

   样品应大小合适地安装在试件筒内，不能过分受压，更不能装得太紧而鼓起来。样品四周的缝隙，建议用油脂或塑胶粘土加以封堵。如果需要，可用胶布把样品的整个边缘包起来并涂上油脂，这样可使样品安装得更加牢靠。例如，毛毡一类的样品，应使用双面胶带将其牢靠的贴到阻抗管后底板上，以防止振动和不希望有的空气层。

   扁平样品的前表面应装得与管轴垂直。它们的位置应通过最小容差给以说明:对于有平整表面的样品，应在士0.5mm以内。而对于密度低的多孔材料，可采用细而不会振动的丝网制成的大网孔格栅来帮助固定和界定表面。

   如样品表面不平整或不规则、那么传声器位置应选得足够的远，这样测得的传递函数才在平面声波区域。当样品有不平整的后表面时，它或许会导致一个不希望的空气层，这时应在样品和阻抗管的反射后底板之间放一层油灰类材料，以填充样品的背面且增加厚度，使样品前表面能与阻抗管后底板平行。如样品结构不均匀，至少应有安装条件相同的两个样品作重复测试。

   如测试物品上有有规则的横向结构(例如穿孔护面板和共振器阵等)，那么样品的剪裁应沿结构对称线。如测试物品的复合结构单元的大小与阻抗管的横截面不等，那么应对若干个按结构的不同位置剪裁下来的样品分别作测量。对横向不均匀的材料(如矿棉产品)也需要对若干个从测试物品的不同部位裁下的样品分别进行重复测量。

测试软件参数设置

根据软件提示进行各项参数的设置

吸声系数测试示例

根据软件界面，设置完毕后，直接点击<开始>按钮，当测量界面中的示意曲线变得平滑后，点击<停止>按钮。

点击<测试结果>进入当前界面查看结果

计算出吸声系数后，测试结果如图样图所示。

点击<结果分析>进入当前界面

可将多次测试数据及计算结果保存到文件。结果文件可由Excel读入。数据读入后格式如图所示

售出产品包括如下内容：

š 包装盒（内有防振海绵）

š PM100信号调理器

š 连接线

š 阻抗管

š 传声器（4套）

š 驱动程序、软件U盘

š 使用说明书

š 功率放大器

š 校准器

š 交货清单

使用注意事项
