一、 简介

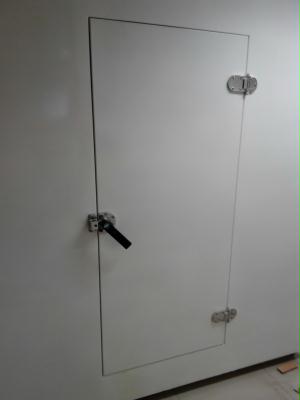

该混响箱为专门定制，客户可以对材料进行吸声测试使用。箱体外形尺寸为2200mm×1800mm×2000mm的长方体，内部尺寸约为1850mm×1450mm×1650mm。底部安装隔振器；整体钢板复合结构，箱体内部安装钢板扩散体。背面留“S”弯20mm粗穿线孔，并预埋电缆，方便使用。

二、 声学参数

混响箱箱体隔声量为R_W(C;Ctr)= 49(-1;-4)，隔声曲线如图所示：

图箱体隔声曲线

考虑到门缝与穿线管的漏声，箱体整体隔声在35~40dB之间。完全可以满足测试吸声系数的信噪比要求。

箱体内部吸声材料吸声系数ā≤0.05，满足声场扩散与反射要求。

三、 设计说明

该测试箱的用途为小型设备噪声测试，测试地点可移动，对箱体有如下的技术要求：

1、 一定要保证箱体的隔声量；

2、 箱体重量不能太大、太重，且移动方便；

3、 内部吸声系数尽可能低、方便引线。

有以上的技术要求，就要求我们在选材时，既要保证箱体的隔声量又不宜选用过于厚重的材料。我们知道，单层均匀介质的隔声复合质量定律，即隔声量与材料的质量成正比，在既要有高隔声量又要限制材料质量的同时我们就要选择轻质复合材料。该箱体选用的是优质钢板为基材的复合结构，内部填充高效吸声材料提高隔声量，周边配木龙骨起框架支撑作用。箱体剖面图如图所示：

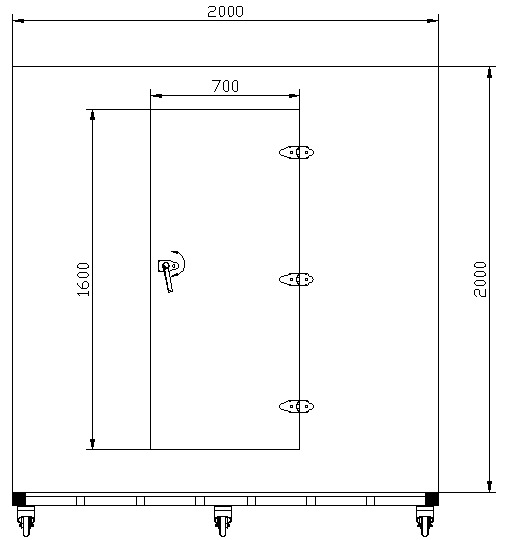

 箱体立面图

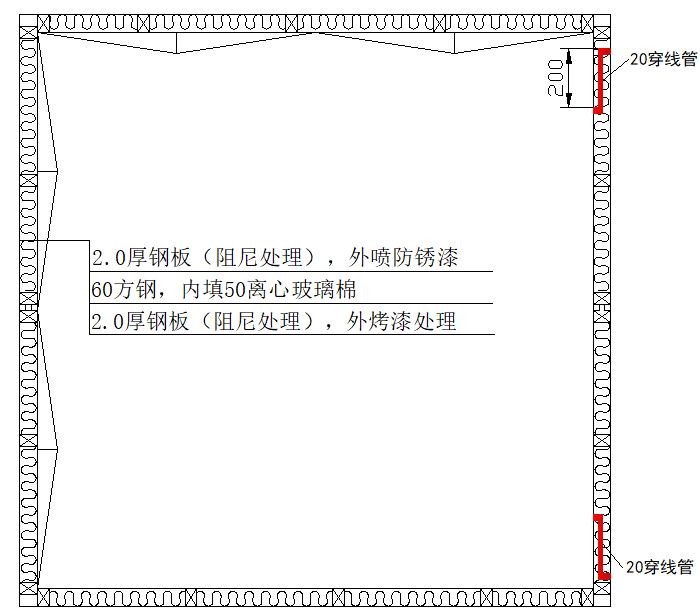

箱体剖面图

四、测试系统选配

本案选配吸声测试系统，要求可以测试频率5kHz以上，且可以看吸声的频谱特性。小混响室由声频信号发生器、声频信号放大器、声源（内置扬声器）、测量传声器、数据采集卡、滤波器与控制系统等组成。为满足对低截止频率与测试精度需要，测试舱宜含内置声源（包括1～2个扬声器）、测量传声器。测试舱形状大体上为长方体，任意二边或二面均不平行，舱壁采用音频高反射金属内单与隔声外壁复合。

测试时，使用声频信号发生器，通过声频信号放大器（有过载指示，防止出现冲击过载）、通过声源发射测试信号（一般为粉红带噪声信号）。声频信号在测试舱内，经舱壁反射、试样吸收，由测量传声器接收，通过声级校准器、滤波器和数据采集卡，由控制处理系统，得到各测点混响时间，并通过与空场时混响时间的比较，计算试样在该频率的吸声系数。
